컴퓨터 메인보드 조립시 파워,리셋,LED 스위치선 위치 조립 방법

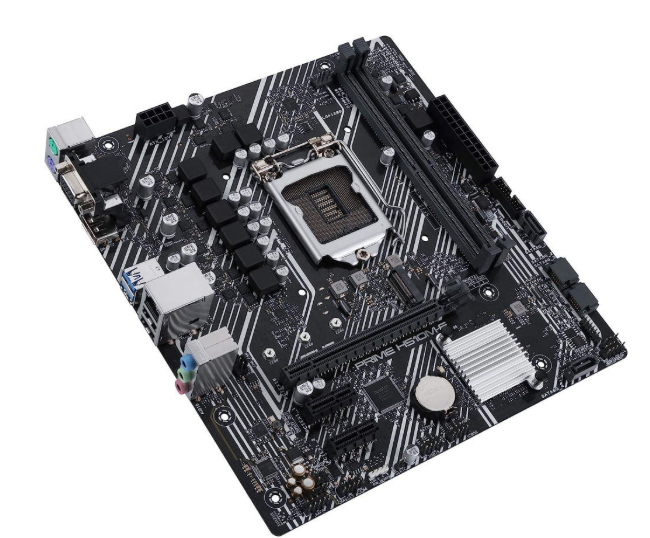

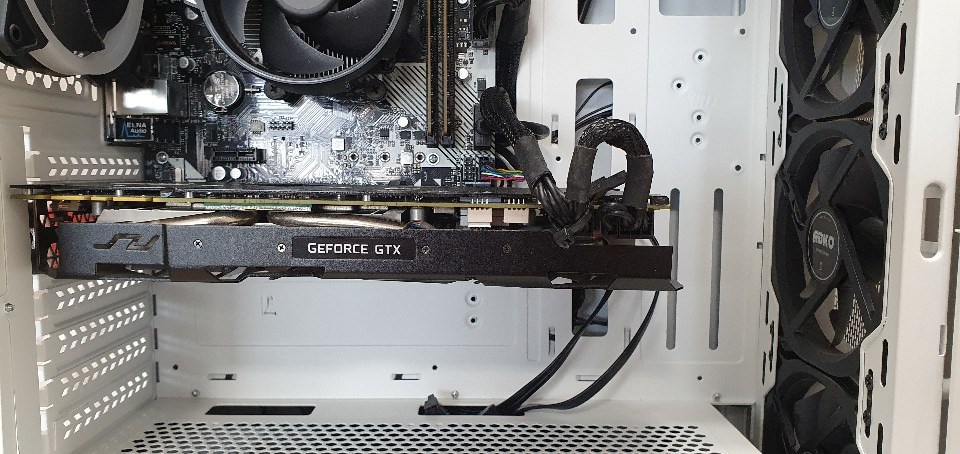

먼저 메인보드에서 파워 스위치 및 리셋 스위치는 어디에 위치해 있는지 알아보겠습니다.

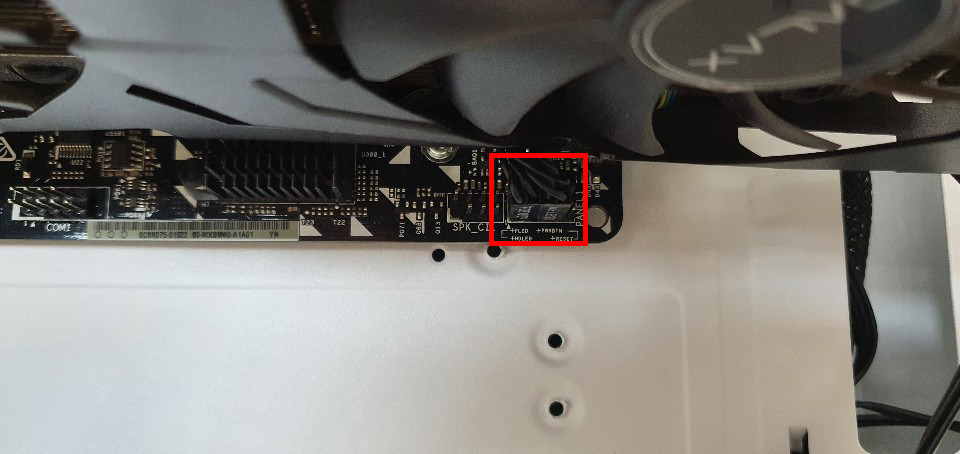

대부분 메인보드 하단에 쪽에 전원, 리셋 스위치 등이 꼽혀있는 것을 보실 수 있습니다.
컴퓨터 스위치선 위치 & 기능 역할

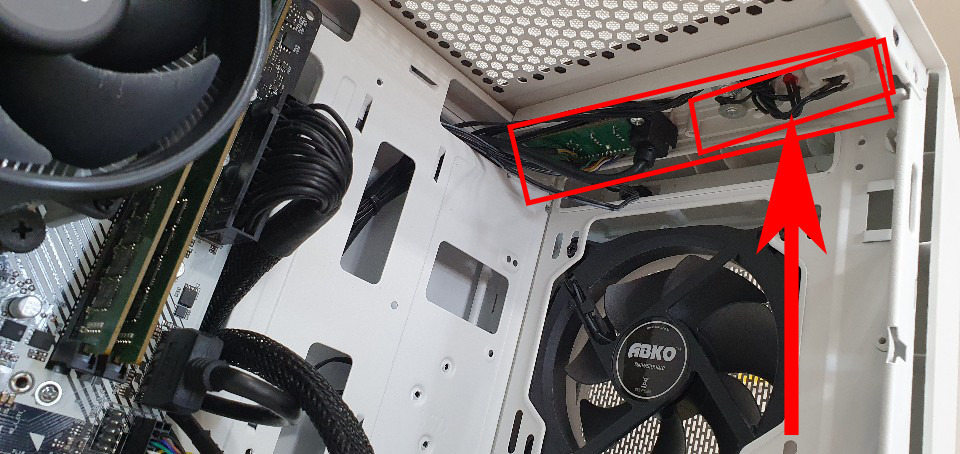

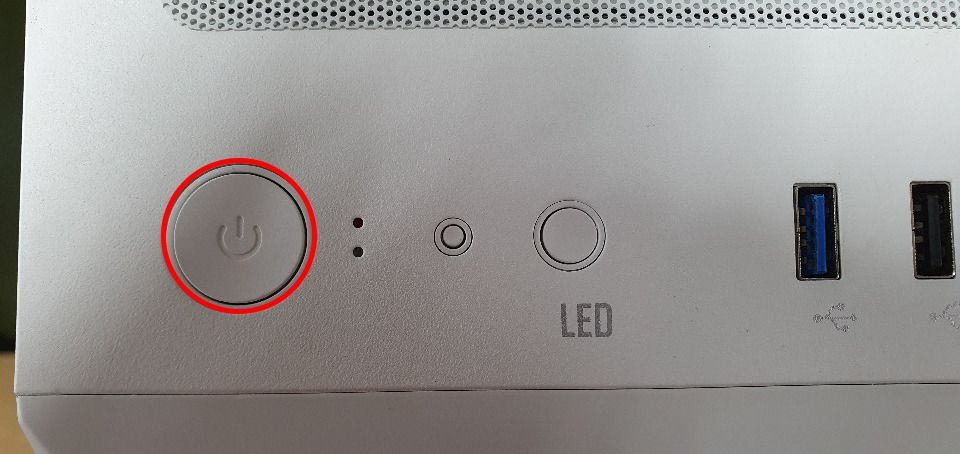

컴퓨터 케이스 내부 선이 어디서 나왔는지 따라가보니 케이스 위쪽(케이스 모델에 따라 상이함)에서 나온걸 보실 수 있습니다.

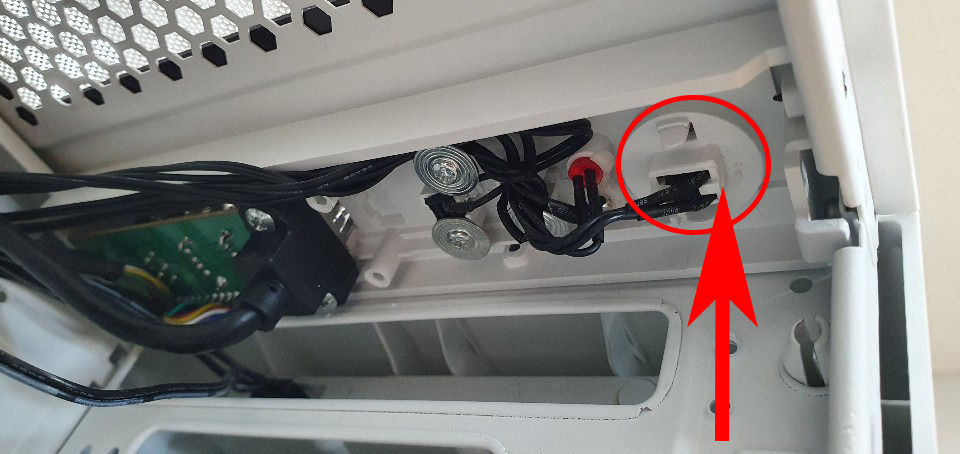

(위 사진 화살표가 있는 곳에서 가느다란 선들이 케이스 외부 스위치와 연결된 PC전원 및 리셋 스위치 등 이며 큰 박스칸에 있는 두꺼운 선은 케이스 외부 USB 3.0 이나 2.0 단자와 연결된 선들 입니다.)
케이스 스위치선과 메인보드 스위치 접속 핀 확인 방법
선을 장착하기 위해 필수적으로 선에 각인되어져 있는 글씨를 확인해주셔야 합니다

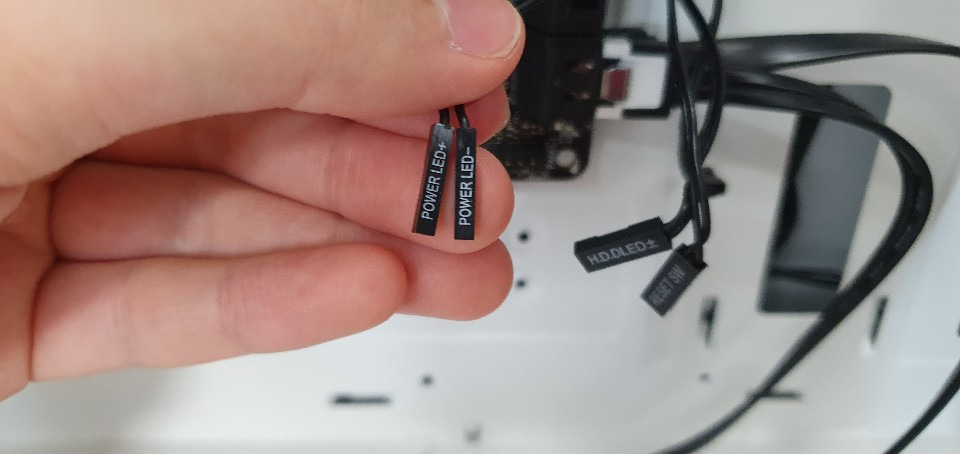

케이스 스위치와 연결된 선들의 각각 명칭을 확인 합니다.

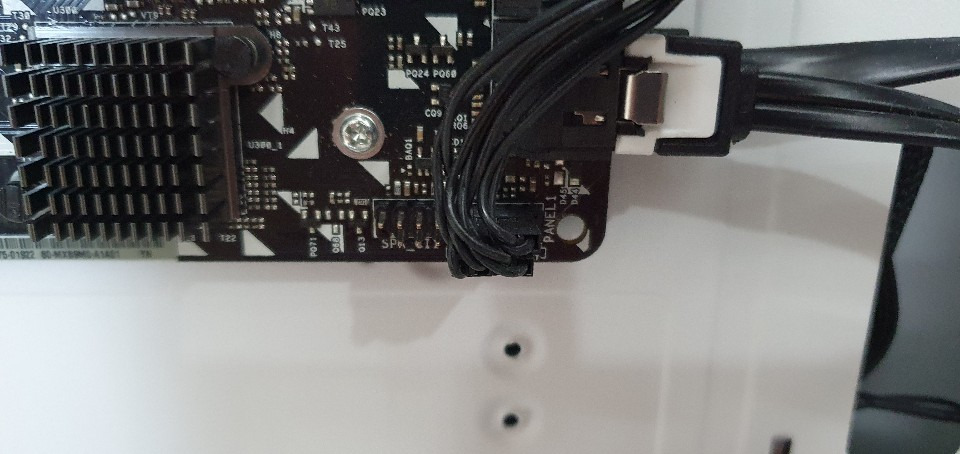

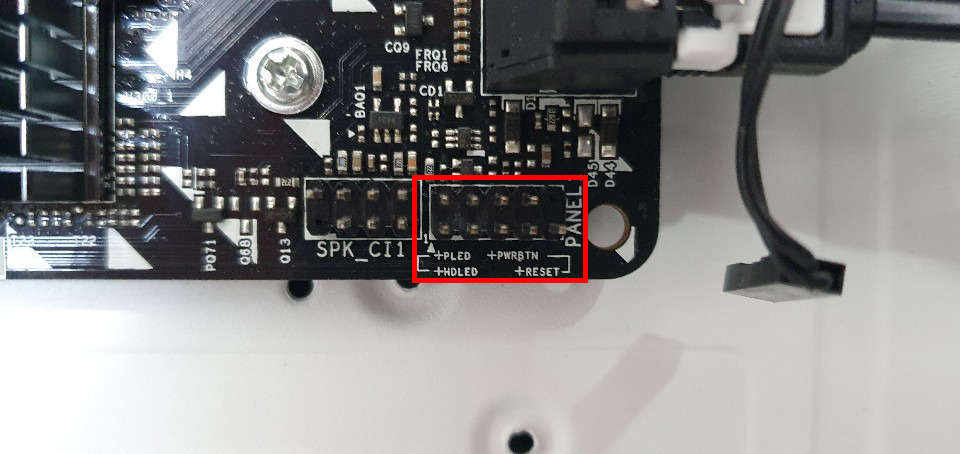

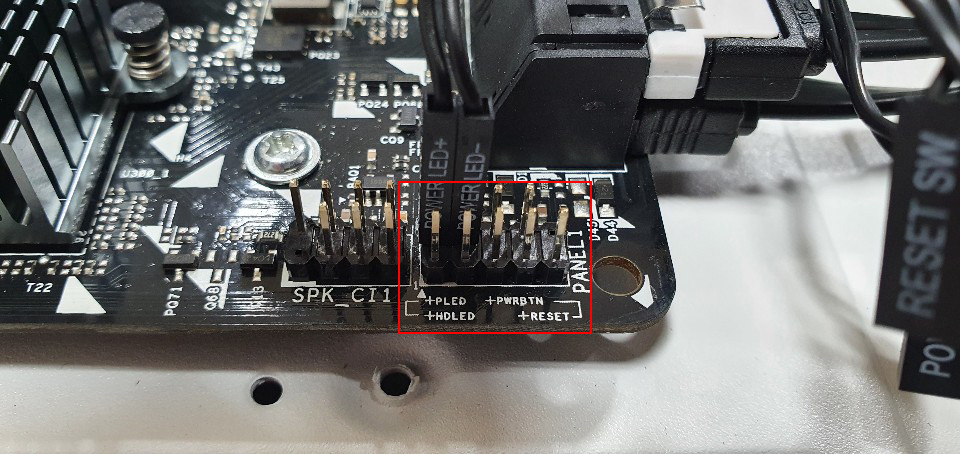

메인보드는 위 사진 처럼 "PANEL" 부분에 전원 및 리셋 스위치선 등 을 연결 해주면 됩니다.
LED의 경우는 + - 극이 있어서, 해당 + - 메인보드 핀에 적합한 선을 장착해주셔야 하는데
왼쪽핀이 + 극 , 오른쪽핀이 - 극 이라서 케이블을 잘 보시고 장착해주시면 됩니다.
파워LED 선은 위 사진 처럼 + 와 - 위치를 확인 후 꼽아 주시면 끝

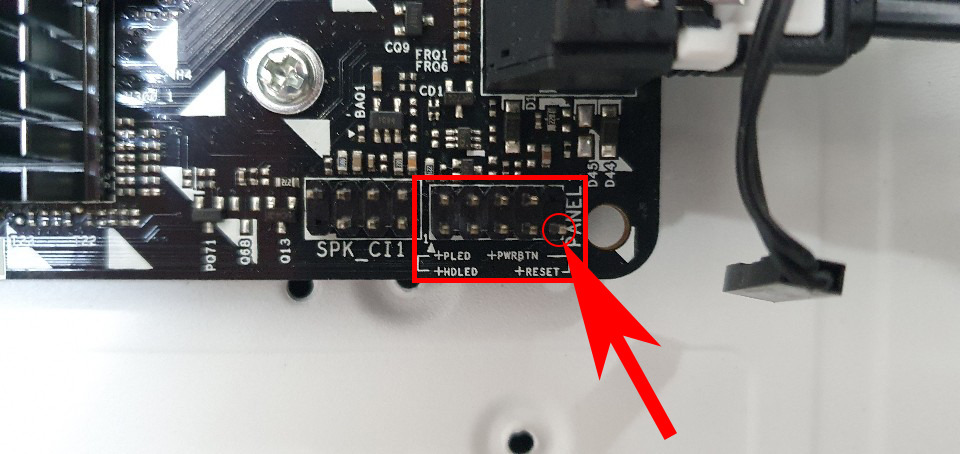

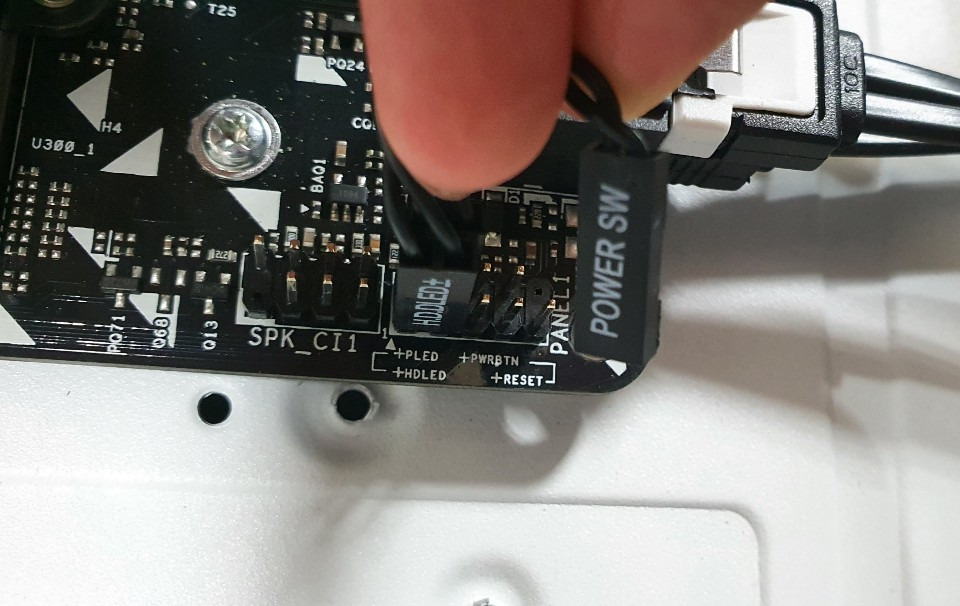

HDD LED 선은 화살표 방향 그대로 메인보드 왼쪽 핀이 + 극이며(화살표로 표시), 케이블 표시에도 나와있는것 처럼 왼쪽 +극을
메인보드의 하얀색 각인 글자에 맞춰 장착해주시면 됩니다
파워 전원 스위치는 앞서 LED 선과 다르게 극성이 없어 정 위치에 그냥 꽂 아주시면 됩니다.
파워 전원 스위치와 같이 리셋 스위치도 극성이 없어 정 위치에 꽂 아주시면 됩니다.
