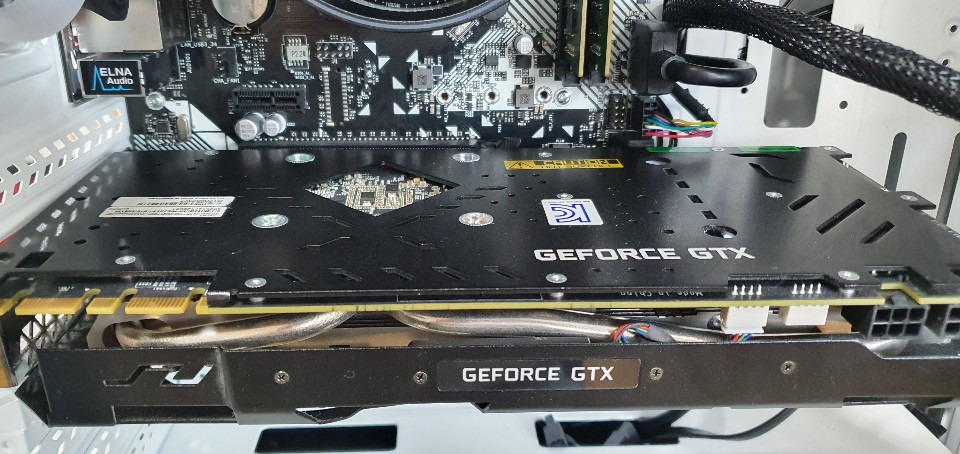

컴퓨터 그래픽카드 GPU VGA 장착 교체방법 안내
PC 본체 케이스 옆판 분리
케이스를 분리 해주셔야 그래픽카드 제거가 가능합니다

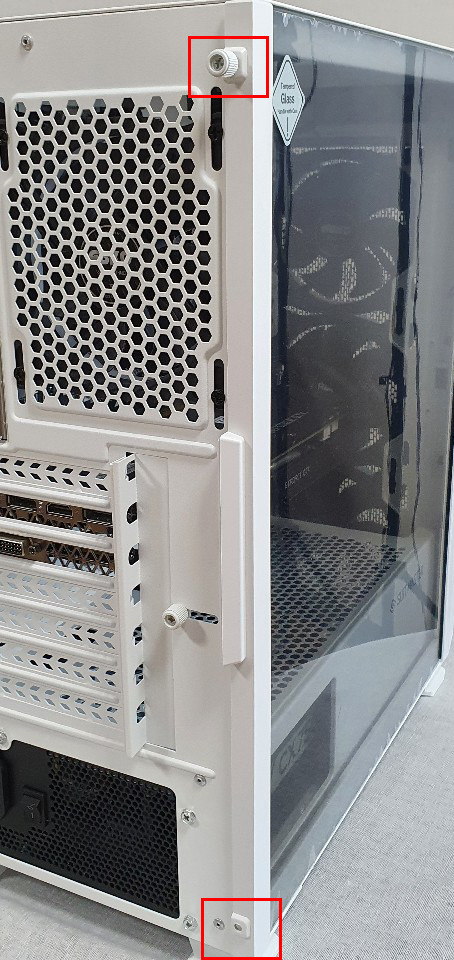

케이스를 보시면 측면 아크릴판 및 철판 나사가 있는데 위 아래 나사를 풀어주셔야 옆판을 분리 하실 수 있습니다,
손으로 살살 풀어주면, 쉽게 풀립니다~~ 혹시라도, 너무 꽉 조여져 있다면, 드라이버를 이용해 푸셔도 좋습니다

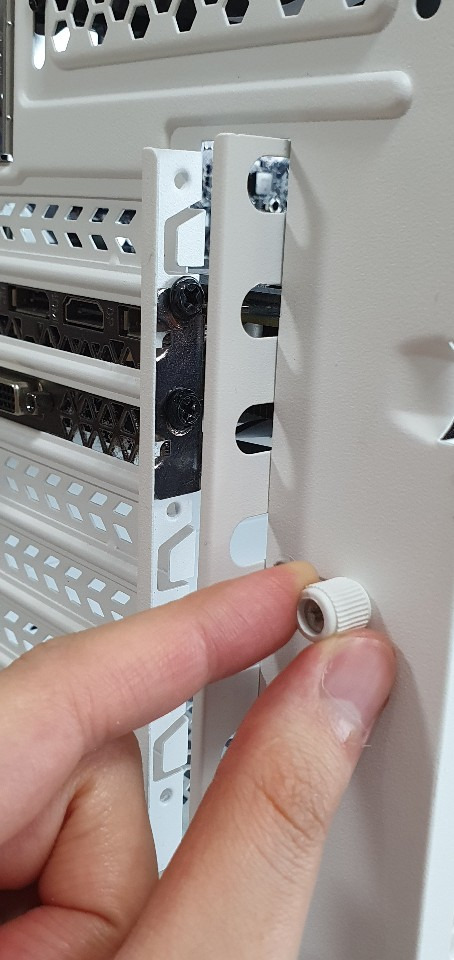

케이스 보호 철판 제거
그래픽카드를 고정하고 있는 나사를 제거하는 과정 입니다

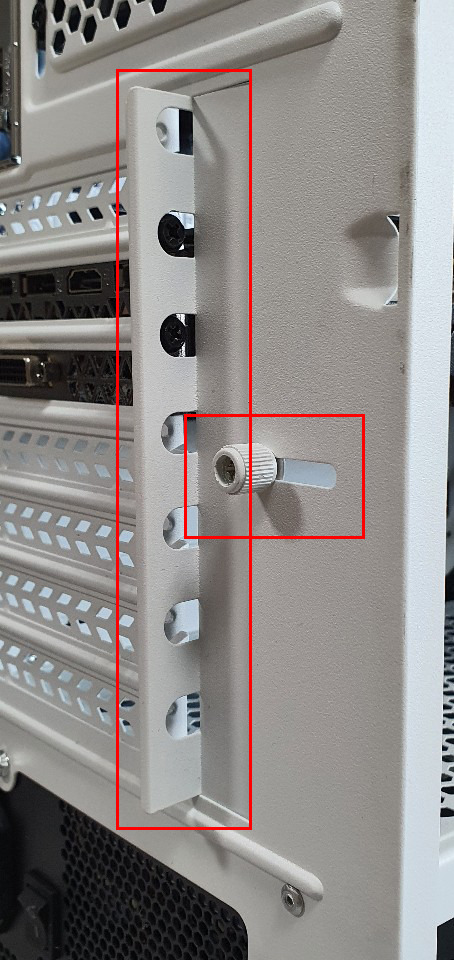

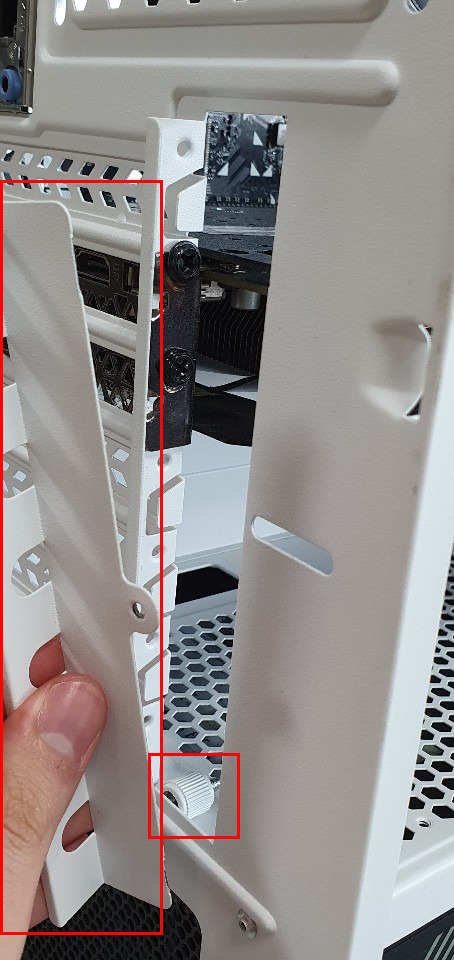

그래픽카드가 장착되어 있는 컴퓨터 하단 부를 보시면 케이스 철판 덮개로 한번더 그래픽카드 탈거를 보호하고 있는 나사가 있습니다. 이것도 케이스 종류마다 다르고 , 있을 수도 있고, 없을 수도 있으며 아래 사진 처럼 나사를 풀러 커버를 제거 합니다.
그래픽카드 보조 전원 케이블 제거
전원 보조케이블이 있는 그래픽카드의 경우, 케이블을 제거해주셔야 합니다

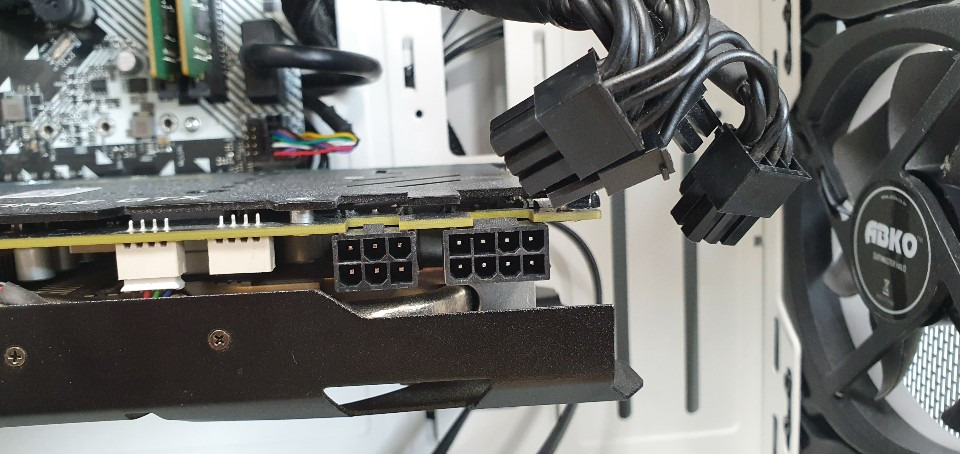

다음으로 그래픽카드에 연결된 보조전원을 제거해줘야 하는데요, 그래픽카드의 보조 전력공급을 담당하는 전선 입니다.

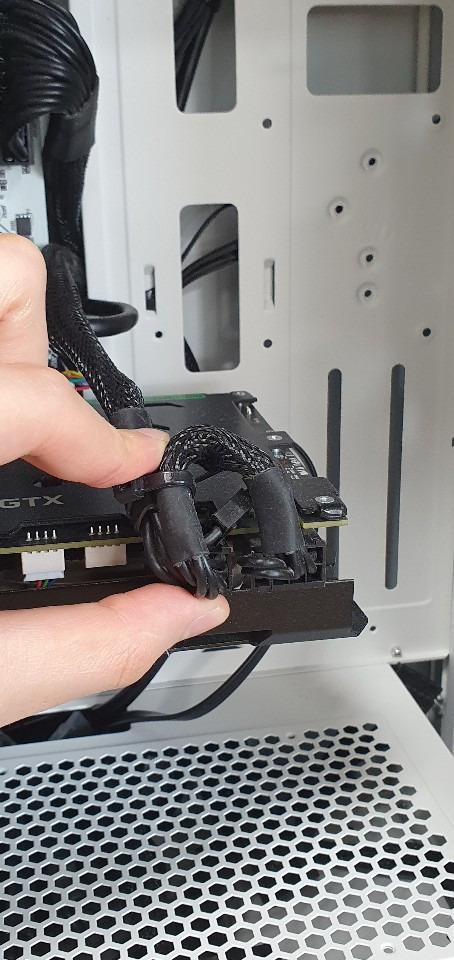

보조전원 연결부를 확인 해보시면 이렇게 고정 핀 손잡이가 있습니다.
무작정 빼시면 안되고, 핀 손잡이 접합지점을 지긋이 눌러 당기면 해제됩니다
무작정 잡아당기면 전원부위가 망가질 수 있으니 주의해주세요!

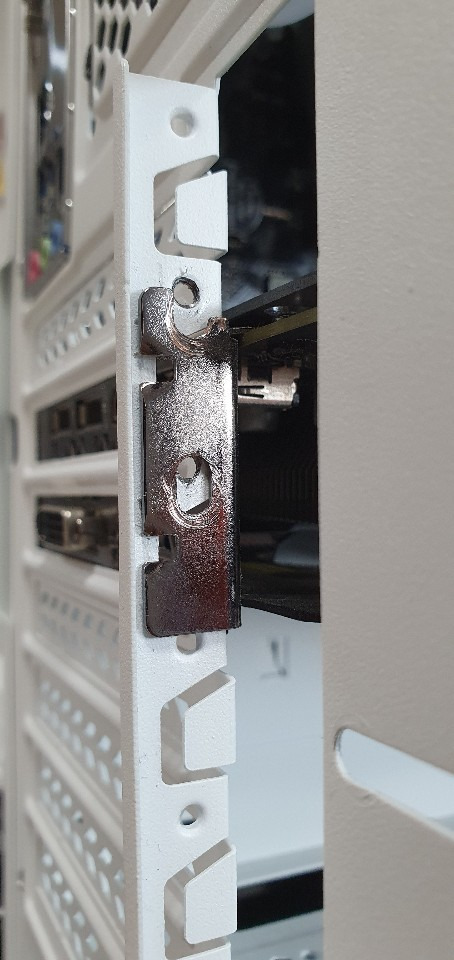

그래픽카드 지지 나사 제거
그래픽카드를 지탱해주며, 떨어지지 않도록 해주는 주요나사를 풀어줍니다

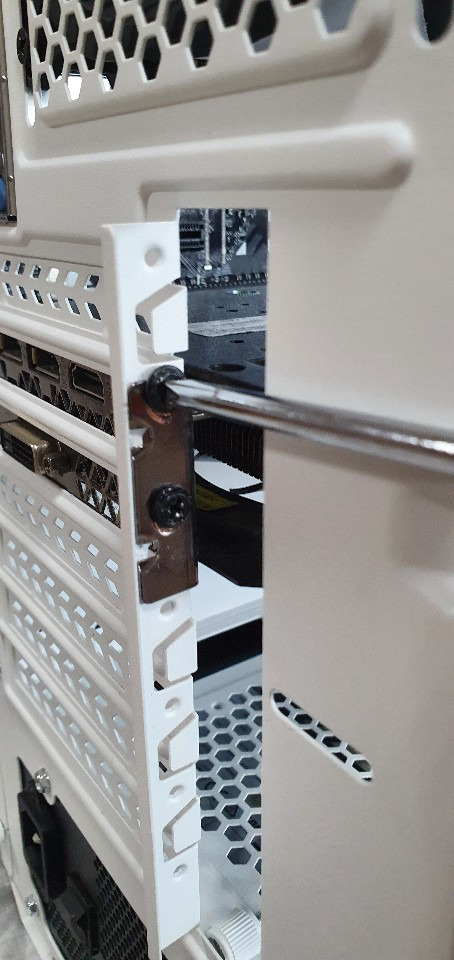

이제 케이스와 고정되어 있던 나사를 드라이버로 풀어주셔야 되겠죠?
대부분 메인보드와 케이스 고정나사는 2개가 장착되어 있으니 2개의 나사 모두 풀어주면 됩니다
메인보드 그래픽 고정 걸쇠 해제

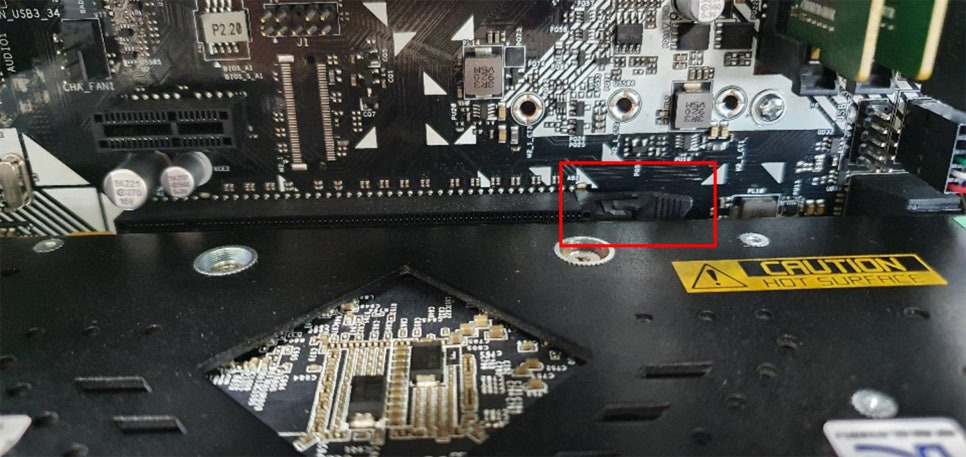

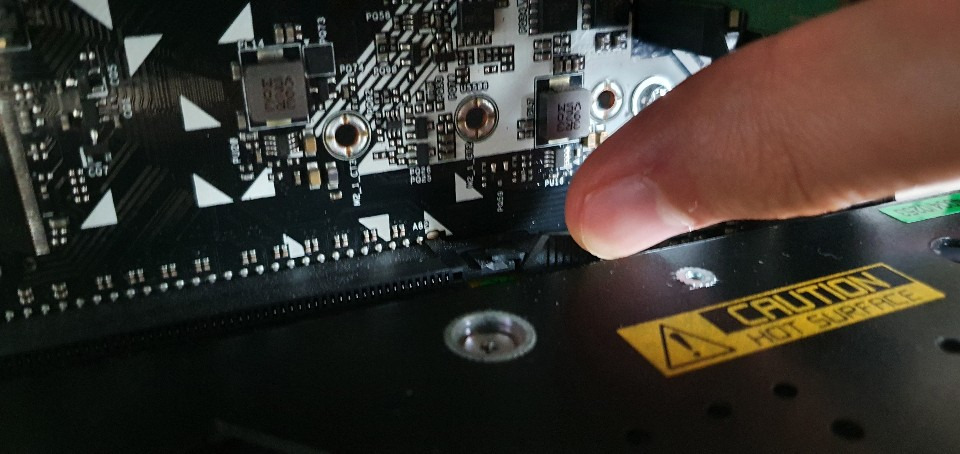

그래픽카드를 잡아주고 있는 걸쇠부분을 눌러주며 장착 해제 해줍니다

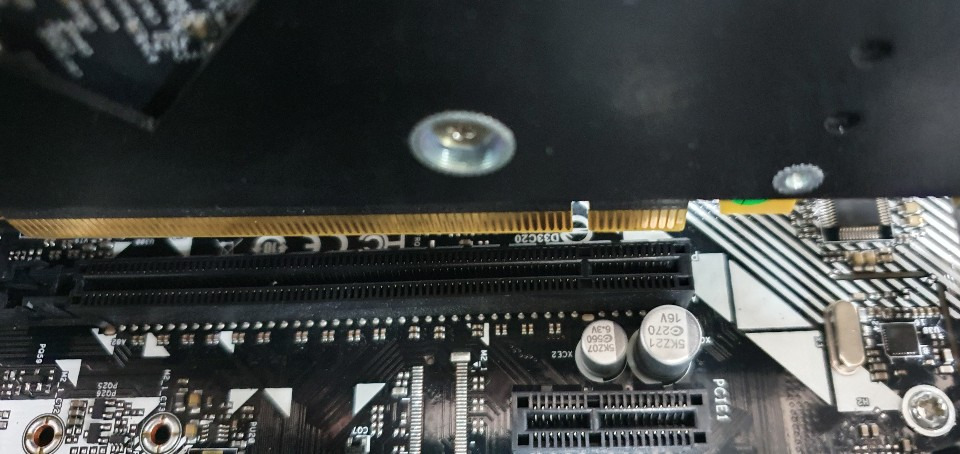

그래픽카드를 자세히 살펴보시면 메인보드와 결착부위에 걸쇠가 있는것을 확인하실 수 있습니다.
주의 걸쇠를 누르지 않으시고 무작정 빼내시면 그래픽카드 및 메인보드 파손 될 수 있습니다.
정리하자면
1) 그래픽카드 보조 전원 케이블 분리
2) 케이스 - 그래픽카드 고정나사 분리
3) 그래픽카드 메인보드 걸쇠 해제

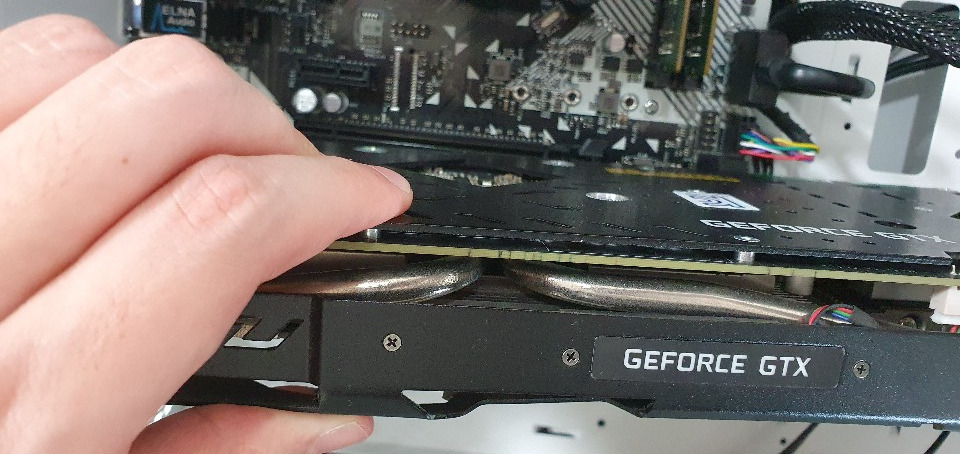

4) 그래픽카드 탈거
그래픽카드 재장착은 분해의 역순!

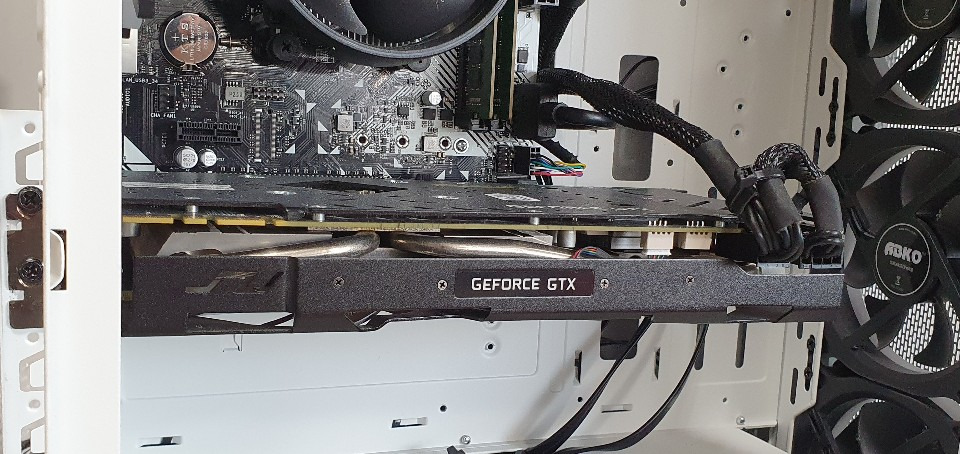

그래픽카드를 역순으로 다시 장착하시면 됩니다.

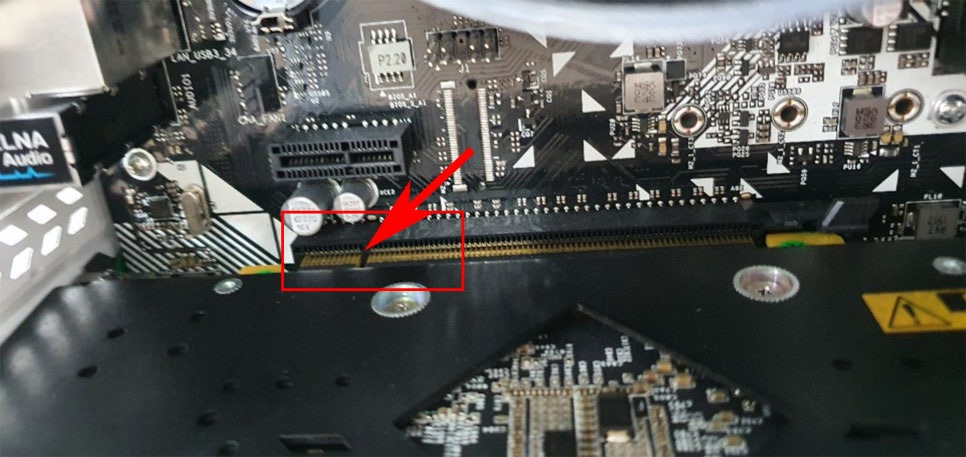

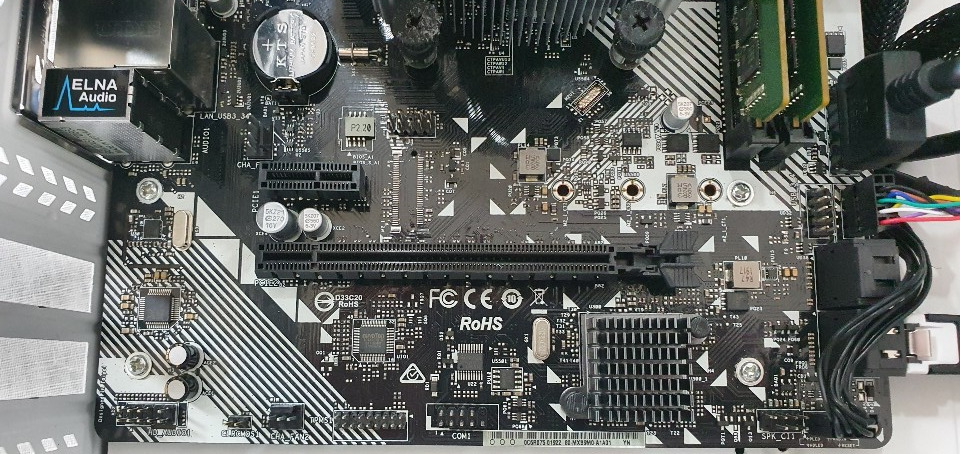

그래픽카드 장착전에 메인보드 슬롯을 잘 확인후 천천히 그래카드를 장착
그리고 그래픽카드를 케이스와 볼트로 고정 및 보조전원 케이블 장착 후
본체 케이스 커버를 조립 및 부팅 확인 완료!
